SB-1616,16進16出 影音交叉矩陣切換器

貨號: SB-1616

出貨時程: 3-4 天

列印商品資訊:

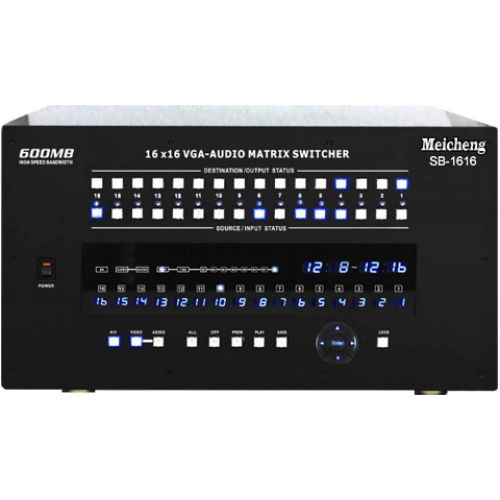

▲ SB-1616 正面圖

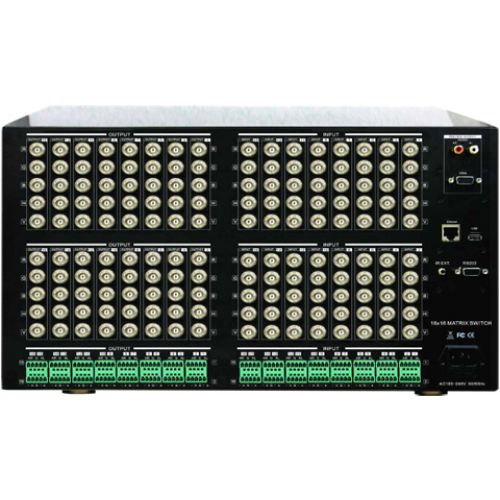

▲ SB-1616 背面圖

為高速VGA(RGBHV) 16進16出 影音交叉矩陣轉換器影像頻寬為525MHz,最高可到600MHz,支援多款訊號源,VGA、色差、AV及類比音源,為高解析度影音系統提供一種便利的解決方案。
前面板功能鍵包含儲存記憶、全開、全關及預覽8個輸出源,並可設定播出時段,聲音及影像可同時播放或分開放,面板按鍵鎖定,方便手動切換。
任一輸入源可輸出任一輸出源,同時輸出至所有輸出源或任何組合。
提供一組輸入源預覽,經連接後背板VGA(HD-15P)及Audio RCA。
支援電腦VGA解析度(VGA、XGA、SXGA、WXGA、WSXGA、WUXGA)。
支援平衡、非平衡立體聲頻訊號。
可同時輸入16種不同的影音訊號來源,例如DVD播放器,衛星接收器,數位攝錄影機,數位機上盒,PS3、XBOX360等設備。
LED訊號顯示燈,使用者可任意選擇正確頻道播放。
提供多種控制選擇︰面板、遙控器、電腦 (搭配使用RS-232圖控軟體)。
環保省電,全載用電量低於1500mA。
適用於高解析度LCD電視,電漿顯示器。
系列產品廣泛用於多功能會議廳、指揮控制中心、多媒體會議室。
台灣研發、生產、製造、品質優良。



 商品配件:

 ▲ SB-1616 機櫃安裝架(7U-440L)

▲ SB-1616 遙控器

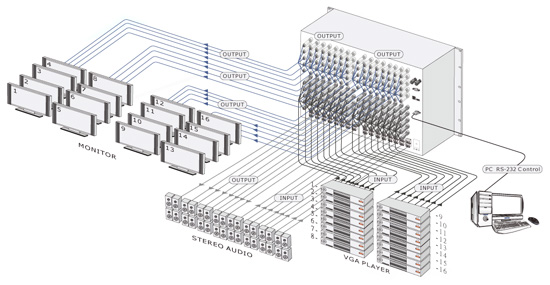

 商品連接應用圖:

 視頻分配切換顯示效果比較:



 矩陣切換器是什麼 ?

    矩陣切換器用於多個音頻/視頻終端發送多重視頻/音頻資訊。矩陣切換器從電腦、攝影機、DVD機等接收音頻/視頻信號輸入,並將其輸出發送至不同終端,如投影機、監控器和多媒體數位信號編解碼器。

正確選擇適用於特定環境的矩陣切換器需考慮以下幾點:

1. 矩陣切換器能夠隨時向任何輸出或多重輸出發送任何輸入。
2. 根據不同型號矩陣切換器能夠發送複合影音頻及立體聲音頻(平衡式/非平衡式)。
3. 矩陣切換器能容納多種信號類型,然而,輸入的某一信號類型只能被發送至種信號類型的輸出終端。
換言之,複合視頻輸入只能發送至複合視頻輸出終端。

  如何使用矩陣切換器 ?

 矩陣切換器的使用場合為 公司會議室、司令部、控制中心、教室、飯店、家庭影院以及視頻會議室。以下就飯店使用矩陣切換器進行舉例說明。三個音頻/視頻資訊和一個純音頻資訊 被輸入至複合視頻矩陣切換器 (SB-4140) 。全部輸入將被發送至與矩陣切換器相連接的八台顯示器中的一台或多台以及音頻系統中。

 飯店顧客可通過兩台放映機觀看DVD機播放的錄影,而通過數位衛星系統的現場直播也被發送電漿電視區。音頻系統同時播放音樂。按下按鍵,便可把不同輸入切換至不同輸出。



  分配器、切換器(選擇器)、矩陣切換器概念:

 矩陣切換器也叫矩陣、切換器、矩陣切換器、AV矩陣切換器、VGA矩陣切換器、RGB矩陣切換器、AV矩陣介面、VGA矩陣介面、RGB矩陣介面、分配器、介面矩陣、介面產品。

 分配器:將單路信號在沒有信號損失的情況下分成多路相同的信號,輸出給多個顯示設備。可分為普通分配器和特殊分配器。如:長距離分配器;多功能分配器(AV、VGA);工作站專用分配器。

 切換器(選擇器):將多路輸入信號選擇其中一路輸出給顯示設備。矩陣切換器:將多種信號源選擇兩種或兩種以上輸出給不同的顯示設備。




產品上架時間 2021 十一月 10 週三.
