▲ VE-30RFM RX 接收器 (正 /背面)
▲ VE-30RFM TX 發射器 (正 /背面)
|
VE-30RFM HDMI to RF同軸矩陣延長分配器為 HDMI 傳送器和接收器組合,導入全新Full HD影音同軸傳送系統概念,將HDMI數位影音訊號利用64QAM載波調變的技術轉成RF射頻訊號,透過同軸電纜線來傳輸,可支援Full HD 1080P、Deep Color色彩深度和PCM立體聲音效格式,不會造成訊號延遲或畫質損失等問題,最長距離可傳輸300~700公尺遠。同時,有線數位電視訊號的抗干擾性強,可額外透過配搭有線電視分配器,輕易地建構成一對多或多對多的影音矩陣,使可調之頻道多達100組節目。讓您的居家/辦公之影音設備經由同軸傳送,串連整棟房子的娛樂系統(如:HDMI顯示器及擴大機),讓高畫質的影音享受不再受到空間限制。
此產品是業界中一款極具優勢的高畫質影音傳輸產品,VE-30RFM將徹底解決HDMI數位影音訊號在較長距離的傳輸時,所發生的影像馬賽克、顏色失真、無法傳輸等問題,可廣泛應用於大樓電視牆顯示商場廣告、工業自動化控制數位看板、醫療設備、安全防護監控、多媒體教學等顯示系統等領域工程。為因應HDMI數位影音訊號長距離傳輸的需求而專業設計的同軸傳輸系統,提供了更具彈性的安裝與操作之選擇。
|
純外接式硬體、工業級電路設計、免安裝任何軟體或驅動程式,滿足您不同場合的工程需求。 |
|
在傳送器與接收器間,只須利用單條75Ω同軸電纜線或更高等級的同軸電纜線傳輸,即可將HDMI數位影音訊號做延長。 |
|
傳送器及接收器皆具有狀態LED指示燈【前面板電源藍燈、後面板的LINK指示燈】、另亦會在顯示端設備的畫面上顯示OSD提示說明字樣,讓顯示系統連接狀態的表現能更臻完美。 |
|
影像訊號自動調整功能--針對距離遠近可自動調整視訊訊號強度,無須手動調整,但若同軸電纜線長度少於100米,請增加20dB的衰減器對訊號進行衰減。 |
|
支援HDMI與DVI傳輸介面。 |
|
支援HDCP高頻寬數位內容保護技術。 |
|
最高支援 36位元 Deep Color影像色彩格式。 |
|
支援VGA(640×480) ~ WUXGA(1920×1200)等電腦解析度。 |
|
支援480i ~ 1080p等電視解析度。 |
|
HDMI輸入/輸出距離最遠支援5公尺。 |
|
傳輸距離最遠可支援300 ~ 700公尺。【依所選頻道在傳輸距離上會有所差異】 |
|
可樹枝狀、鏈狀連接,透過有線電視分配器或現有數位電視同軸訊號線,透過機器面板頻道顯示視窗及按鍵進行調頻操作,即可同時連接傳送器最高支援100組、接收器最高支援237組來使用,讓使用者更輕易操作,讓矩陣及延長的連結變得超乎想像的簡單。 |
|
適用各式LCD液晶螢幕/LCD電視/電漿電視/投影機等設備,適合不同場合使用。 |

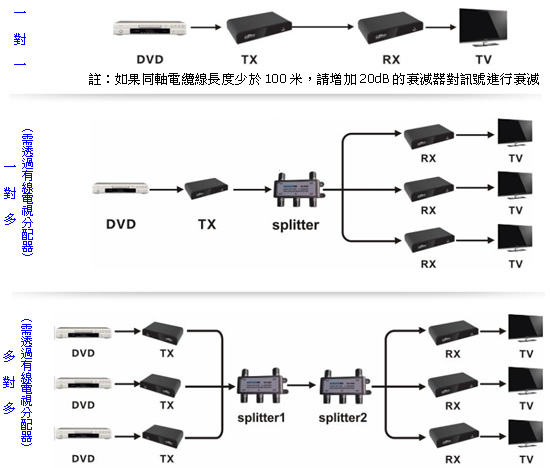

商品連接示意圖:

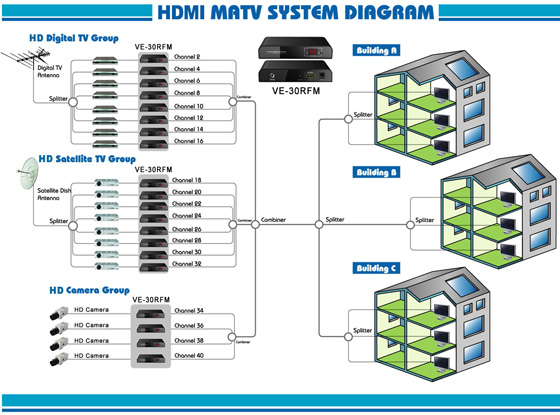

▲ VE-30RFM HDMI To Coaxial Cable 連接案例示意圖

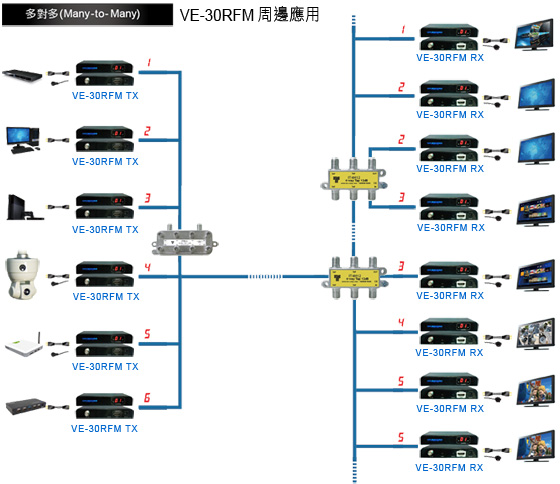

▲ VE-30RFM HDMI TO COAXIAL CABLE CONVERTER 連接案例示意圖

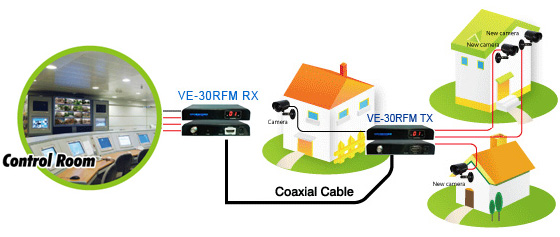

▲ VE-30RFM HDMI Extender by Coaxial Cable up to 100-700 meters 連接案例示意圖
|
