MX-1004-4K　高解析四分割處理器乃純硬體架構，是一款支援4K x 2K輸出的超高解析畫面分割器。產品支援4組HDMI埠(其中3組支援MHL訊號)、2組Display埠、1組VGA埠，總計共七組訊號輸入，可選其中任何四組以四分割模式或選擇其中一組訊號全畫面顯示。輸出支援1組3840x2160@60 Hz的超高解析度HDMI輸出，當使用者在輸入4組1080P訊號以四分割模式顯示在4K顯示器時，效果乃為完全點對點顯示。同時所有訊號均同時支援音源訊號的輸入和輸出，使用者在切換某一組高解析訊號全螢幕顯示的時候，相對應的音源訊號也可以同步輸出，使用者在多種場合使用更加方便。

　採用目前功能最為強大的影像處理晶片DSP技術。DSP技術支援DCDI邊緣平滑、ACM色彩管理、支援CCS亮色串擾抑制、支援SHARPNESS銳利度調整、支援動態對比度增強、真正的六軸色彩控制重疊、消除雜訊放大等多種世界領先的影像處理技術及功能。並具有3D梳狀濾波視訊解碼、3D降噪和自適應運動補償的去隔行技術、膚色校正、色彩鮮豔度增強、GAMMA校正和幀率轉換等功能。輸出畫面無鋸齒和拖尾現象、畫質細膩銳利、清晰流暢、色彩亮麗。

	支援4組HDMI訊號、2組DP訊號、1組VGA訊號，總共7組訊號輸入。
	支援1組HDMI 2.0 3840*2160@60 Hz的HDMI訊號輸出可接4K顯示器。
	支援7組訊號當中的任意4組訊號以四分割模式顯示。
	支援7組訊號當中的任意一組訊號以單螢幕全畫面顯示。
	所有輸入、輸出訊號均支援音源可並同步切換，同時支援左、右聲道立體聲輸出3.5mm耳機孔。
	具2組USB訊號輸出，可連接滑鼠和鍵盤，支援HDMI影像、聲音及USB同步切換。
	支援透過前面板按鍵、紅外線遙控(具可設定16種快捷模式)、RS-232及中控控制。
	支援AC 100V～240V交流電壓輸入，通用於全球任何一個國家。
	標準1U架構，可直接上機櫃。
	支援多種顯示方式：單螢幕四分割、單螢幕全畫面、影像位置固定的POP及PIP等模式

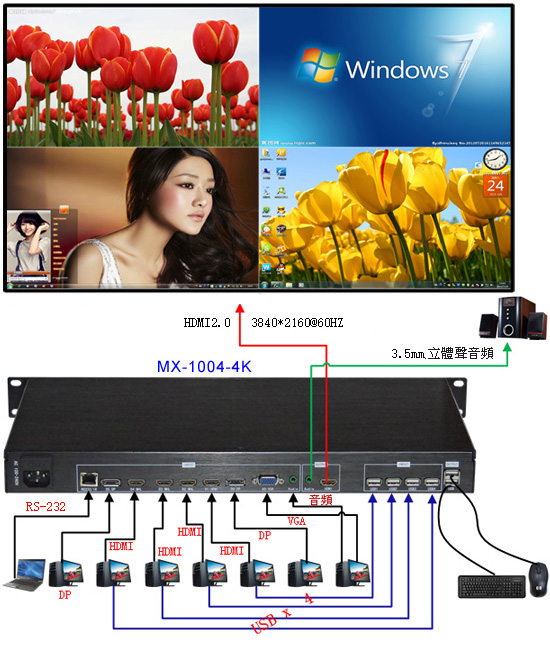

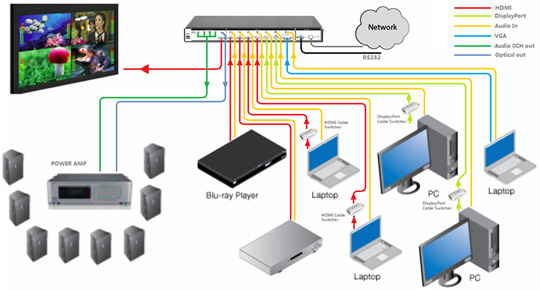

 商品連接示意圖：
