這是一款高性能的高解析多畫面分割器，主要功能是將輸入至高解析多畫面分割器的多路BNC、VGA、HDMI訊號轉換成一路高解析HDMI和VGA訊號輸出，使多個數位訊號同時顯示在一個高畫質顯示單元上。

　本高解析多畫面分割器支援投影機、液晶顯示器、DLP、全彩LED等各種高解析介面的顯示單元。本高解析多畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用於視頻會議、教學、展覽展示、股票等需要使用單台顯示單元同時顯示多個高解析訊號的場所。

	支援單個顯示單元同時顯示多個高解析或類比訊號，專為視頻工程量身訂製的高品質高解析多畫面分割器。
	最多支援16路複合視頻、16路VGA、16路HDMI，共16組訊號輸入，1路HDMI和1路VGA同步輸出。
	相容各種解析度訊號輸入，支援1920 x 1080超高解析度訊號輸出。
	支援畫中畫、畫外畫、開窗、疊加、漫遊、畫面任意大小和位置功能。
	支援影像透明度調整，透視上面畫面可以看到下面影像。
	支援前面板按鈕、紅外線遙控、RS-232串列埠及中控系統等操控方式。
	標準4U機箱，可直接上標準機櫃，支援AC 100V~240V超寬交流電壓輸入。

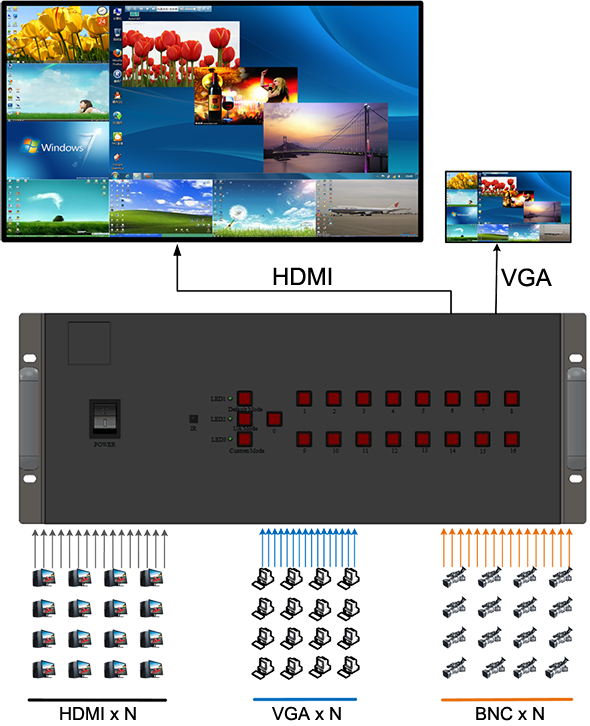

 商品連接示意圖：

 模組排列方式：
